在橡套電纜的生產(chǎn)過程中，便經(jīng)常出現(xiàn)外觀上的缺陷，如表面不光滑；表面有熟料粒子（早期硫化橡膠粒子）或雜質(zhì)；電線電纜表面劃傷、擦傷；表面有塌陷；表面有麻花紋等。以下為五種常見的導(dǎo)致橡套電纜出現(xiàn)外觀缺陷的原因：

1.模套承線太長或太短、模口不光滑且孔徑太大；機(jī)頭、模口或機(jī)身溫度低；橡料塑性小等均有可能導(dǎo)致橡套電纜表面不光滑。

2.供給的橡膠不干凈，含有雜質(zhì)；膠料焦燒時(shí)間太短；擠橡機(jī)身、機(jī)頭或口模溫度太高；機(jī)頭內(nèi)橡膠流動不順，有橡料滯留死角；螺桿不光滑、粘膠等均有可能導(dǎo)致橡套電纜表面出現(xiàn)熟料粒子（早期硫化橡膠粒子）或雜質(zhì)。

3.模套不光滑，無倒角；有雜質(zhì)或熟膠粒子堵住模口；在硫化管內(nèi)拖管擦傷；硫化管出口密封橡皮墊圈孔徑偏小等均有可能導(dǎo)致橡套電纜表面劃傷、擦傷。

4.模套孔徑太大；導(dǎo)電線芯外層股線間、單絲間空隙偏大，纜芯外徑不均勻；橡料塑性小，粘性差；橡料中有雜質(zhì)；對模距離小，壓力小等均有可能導(dǎo)致橡套電纜表面塌陷。

5.模套孔徑太小；橡料擠出不足，線芯縫隙填不滿；導(dǎo)電線芯或纜芯跳線；對模距離短等均有可能導(dǎo)致橡套電纜表面出現(xiàn)麻花紋。

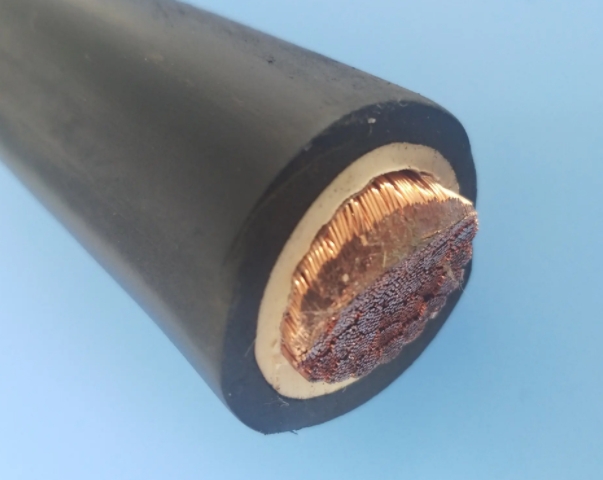

橡套電纜是由多股的細(xì)銅絲為導(dǎo)體，外包橡膠絕緣和橡膠護(hù)套的一種柔軟可移動的電纜品種。一般來講，包括通用橡套軟電纜，電焊機(jī)電纜，潛水電機(jī)電纜，無線電裝置電纜和攝影光源電纜等品種。
